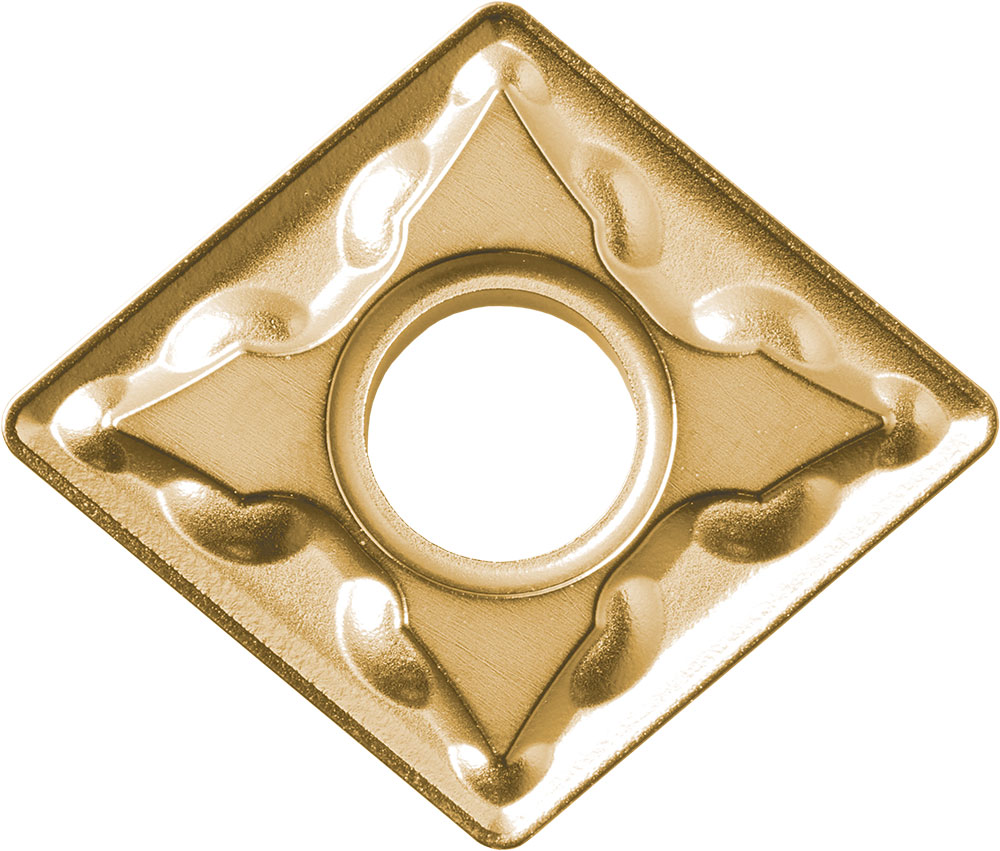

Kyocera Turning Insert CNMG543CJ CA515: 80 Degree Diamond, 4 Cutting Edges, 3/64" Nose Radius, TAB01057

Kyocera Precision Tools

No reviews yet Write a Review
SKU:
KYP-TAB01057
$30.56

Turn, face and profile with this 5/8" IC CA515 grade turning insert.

Kyocera Series ISOI inserts are made for steel and high-temp alloys.

  • Insert style: CNMG
  • Insert shape: 80 Degree Diamond
  • IC size: 5/8"
  • Insert thickness: 1/4"
  • Corner radius: 3/64"
  • Chip breaker type: CJ
  • Insert grade: CA515
  • Coating/finish: TiCN/Al2O3/TiN
  • Workpiece material: Steel
  • ANSI designation: CNMG543CJCA515

Kyocera part number TAB01057.

Specifications

Series
ISOI
Unit of Measure
Inch
Hand Direction
Neutral
Material
Carbide
Coating/Finish
TiCN/Al2O3/TiN
Insert Thickness (Metric)
6.35
Corner Radius (Fractional)
3/64
Included Angle
80
ANSI Designation
CNMG543CJCA515
Insert Style
CNMG
Machining Operations
Boring, External Turning, Facing, Internal Facing
Insert Shape
80 Degree Diamond
Insert Holding Method
Screw or Clamp
Insert Size
543
Insert Grade
CA515
Workpiece Material
Steel
Rake
Negative
Insert Thickness (Fractional)
1/4
Corner Radius (Metric)
1.20
Number of Cutting Edges
4
Coating Process
CVD
IC Size (Fractional)
5/8
Cutting Range
Finishing-Medium
Usage Classification
Continuous
IC Size (Metric)
15.875
Chip Breaker Type
CJ
ISO Designation
CNMG160612CJ
Pack quantity
10
PDF 2
https://s3-us-west-2.amazonaws.com/catsy.739/Aerospace_Tooling_Solutions_W.pdf
PDF 3
https://s3-us-west-2.amazonaws.com/catsy.739/CA5_Series_W.pdf
$30.56
Request a Quote

Buying in volume or need custom terms? Request a Quote.
